摇臂缠绕机NP00814,缠绕包装机系列

本设备是将拉伸膜自动缠绕到托盘货物上的专用设备,单机操作，也可实现自动化连线工作。工作时设备做功的同时产品处于静止的状态，从而较大程度的降低了生产过程中产生的潜在危险。 2、托盘货物推到缠绕中心点上，按照设定好的包装参数、自动启动包装机，实现连续包装过程，缠绕完毕，自动断膜，自动熔接。

免费获取报价

PDF下载

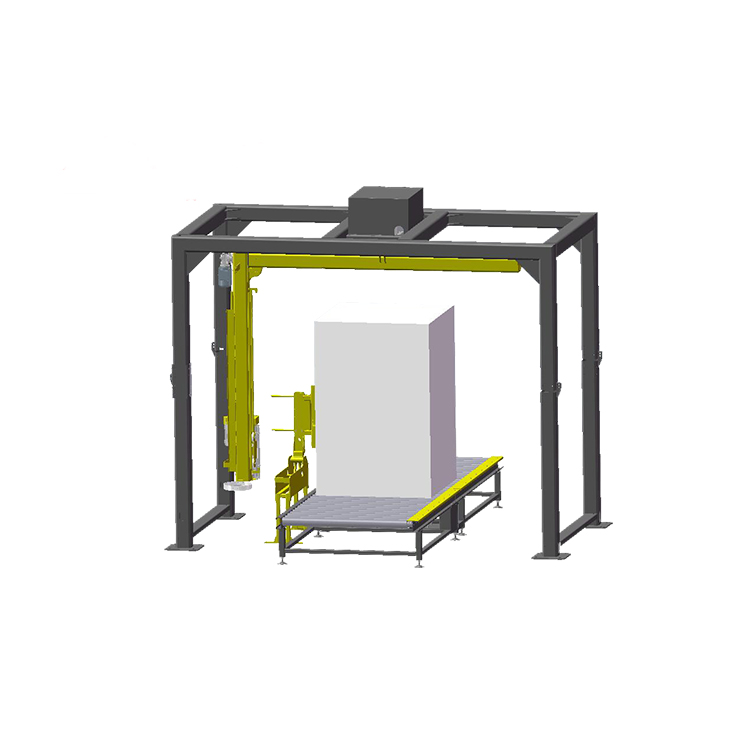

摇臂缠绕机YK-1800FR

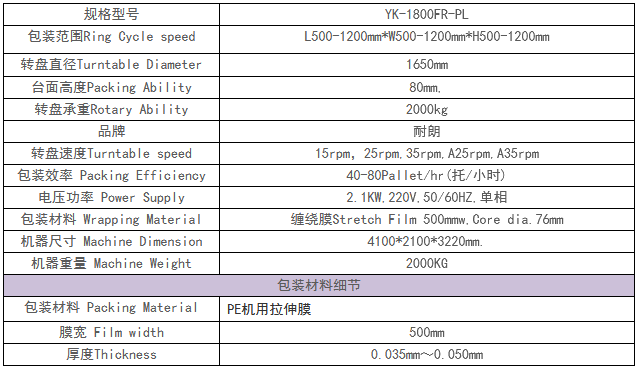

1、详细参数

注:本公司可根据客户要求进行非标设计生产

一、 包装概述

本设备是将拉伸膜自动缠绕到托盘货物上的专用设备,单机操作，也可实现自动化连线工作。工作时设备做功的同时产品处于静止的状态，从而较大程度的降低了生产过程中产生的潜在危险。

2、托盘货物推到缠绕中心点上，按照设定好的包装参数、自动启动包装机，实现连续包装过程，缠绕完毕，自动断膜，自动熔接。

二、裹包对象和供货范围

裹包对象：

1、包装物规格：1200mm×1200mm×1800mm

2、货物重量：  不限

工作条件：

1、电力参数 380V AC50HZ  电压波动范围+∕-10℅

2、操作条件  环境温度-10-50℃ 相对湿度10-90％

摇臂系统：

1、悬臂变频调速 6～15圈/分钟 可调。

2、悬臂自动复位。

3、悬臂安全碰触自动停机。

4、悬臂快速装卸方式。

5、悬臂可折叠式，方便运输。

6、悬臂整体回转支承结构。

7、悬臂加装整体防坠落保护装置，防止悬臂脱落坠地。

断膜系统：

1、采用加热丝断膜。

2、断膜后采用热合式熔合膜尾部，不留尾膜。

3、夹膜机构在断膜前，先把缠绕膜向下拉约200mm，使烫膜点更牢固、更美观。

4、在包装过程中间缠绕膜出现断裂或无膜时会自动停机报警。

框架系统：

1、机架用160*160*8T方管焊接搭建而成，整个机架稳定牢固抗变形能力强。

2、摇臂横梁用150*150*8T的方管制作，使横梁的抗弯抗扭性能极大增强。

3、专用导电滑环罩，防止粉尘颗粒进入，延长了导电滑环的使用寿命。

4、加强的导电滑环轴和圆锥滚子轴承部件。增强了整个摇臂机的安全性

5、摇臂立柱综合考虑抗变形能力和自重后，采用较优选择的150*150*6T方管制作。

安全防护系统（三重防护，选配）：

1、进货口、出货口各加一组安全光栅，当有人误入时机器暂停。

2、防护网上装有安全门限位，当安全门打开时机器不动作。

3、旋臂上装有安全环，碰到人或物时机器会自动紧急停止，确保安全。

4、在联机自动运行模式时，旋臂启动前有声光报警器警示。

电器及控制系统：

1、PLC可编程控制，触摸屏操作，缠绕层数及次数可设置；

2、光电开关，自动感测货物的高度；

3、回转支承驱动，定位精确；

4、膜架上升、下降速度分别可调，送膜速度可调，断膜报警报警。

5、机器设有自动，手动旁置转换功能。

6、机器运行设有警示灯提示

三：多功能人机界面触摸屏，简单易操作
